产品简介

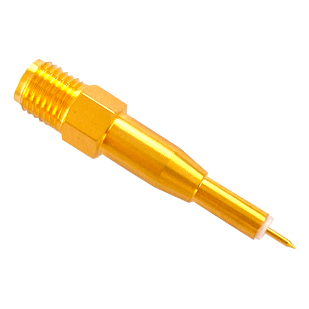

STB6150 是一款高频低电容无源探头，被设计成与阻抗测试机系列配合使用。STB6150 套件的标准配置是由STP6150 探头和接地片组成。探头有一个内螺纹SMA 连接器，可拧入电缆组件配合使用。
特点
1. 探头由SMA 内螺纹组成，方便拆卸。
2. 手持式探头，1 只可以测试特性阻抗，2 只配合使用可以差分阻抗。
3. 测试间距变量比较大，操作方便。
特性规格
频率范围：≥9GHz (可达 18G）
特性阻抗：50±2Ω
电压驻波比：≤1.15
阻抗稳定性：R≦1%
阻抗重复性：R≦1%
产品直径：5.2mm
介质材质：PTFE
介质耐压：＞1000V
绝缘电阻：＞5000MΩ
机械性能
工作扭力：0.8Nm-1.1Nm最大承受扭力：1.7Nm
抗拉强度：180N测量保持力（中心弹性触点）：0.28N插拔寿命：＞2000 次
环境规格
温度：操作状态-65-85℃非操作状态 0-45℃
湿度：操作状态相对湿度 15%-95%非操作状态对湿度 45%-55%
