设备介绍
双面探针台是专为在大面积PCB (印制电路板)上精确表征射频参数的专业工装设备，用于需要正面和背面同时扎针，以实现各种光/电性能测试需求的测试设备。系统包含高稳定性台体、大范围探针座(射频探针定位器)移动平台、专用校准卡盘、易操作的PCB夹持器、高稳定性双CCD成像系统组成;选件丰富，支持带theta 调节的定位器基座，支持扩频到110GHz。

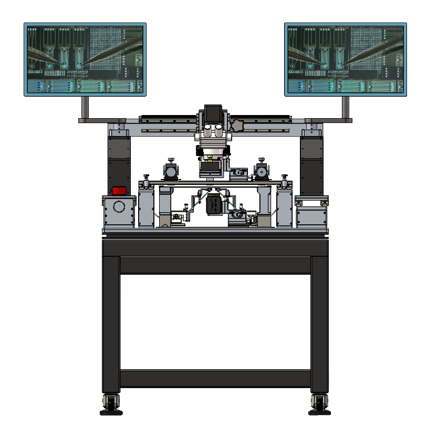

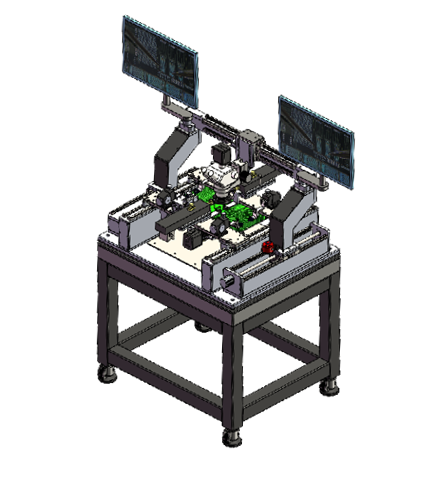

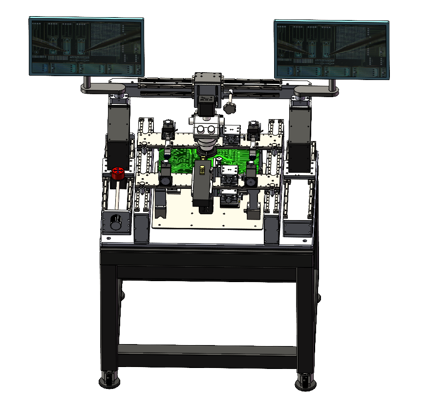

三视图展示
台体规格介绍
1.台体尺寸：长*宽*高（1000*800*800mm）（可定制尺寸）
2.载物台尺寸：可定制
3.针座平台X-Y移动行程：40CM x 40CM（可定制
4.X-Y移动行程精度：2um
5.样品固定：10mm
6.双面点针平台：样品夹固定，尺寸可调
7.平台针座数量：两块(可增加）
显微镜规格介绍
1.显微镜类型：体视显微镜
2.显微镜X-Y轴行程，精度：800*600mm
3.显微镜Z轴行程，精度：2"，精度1um
4.目镜：20倍
5.变焦：0.8倍~5倍
6.总放大倍率：16倍~200倍
7.光源：带外置LED高亮无极调节亮度环形光源
配件规格介绍
探针座：
1.X-Y-Z移动行程：12*12*12mm
2.移动精度：10um/2um/0.7um/0.5um/0.35um（可选）
3.固定方式：磁力吸附/真空吸附/螺丝固定（可选）
4.直流调节架：夹具可以30度范围倾仰
5.射频调节架：90°射频探针调节机构，与普通的射频调节机 构成90度角多点探头调水平旋钮,可以+-10°调节，精度0.1度
射频探针：
1.频率：40GHz/50GHz/67GHz/110GHz(可选）
2.结构：GSG/GS/SG（可选）GSGSG/GSSG/SGS/GSGS/
GSGGSG（可选）
3.40GHz探针pith：25~2540um可选
4.40GHz差分探针pith：50~2540um可选
