软件及系统功能概括
    1. 自动化测试与系统控制

    • 批量测试：通过机械手搬运产品至测试工作台，支持全自动上下料，一次连接可完成多指标测试，适合 PCB 工厂快速批量生产。

    • 多通道扩展：基于 Keysight ，泰克，思仪等仪器的 2 通道扩展为 N 个通道（支持 4、8、20 通道及定制），满足不同测试需求。

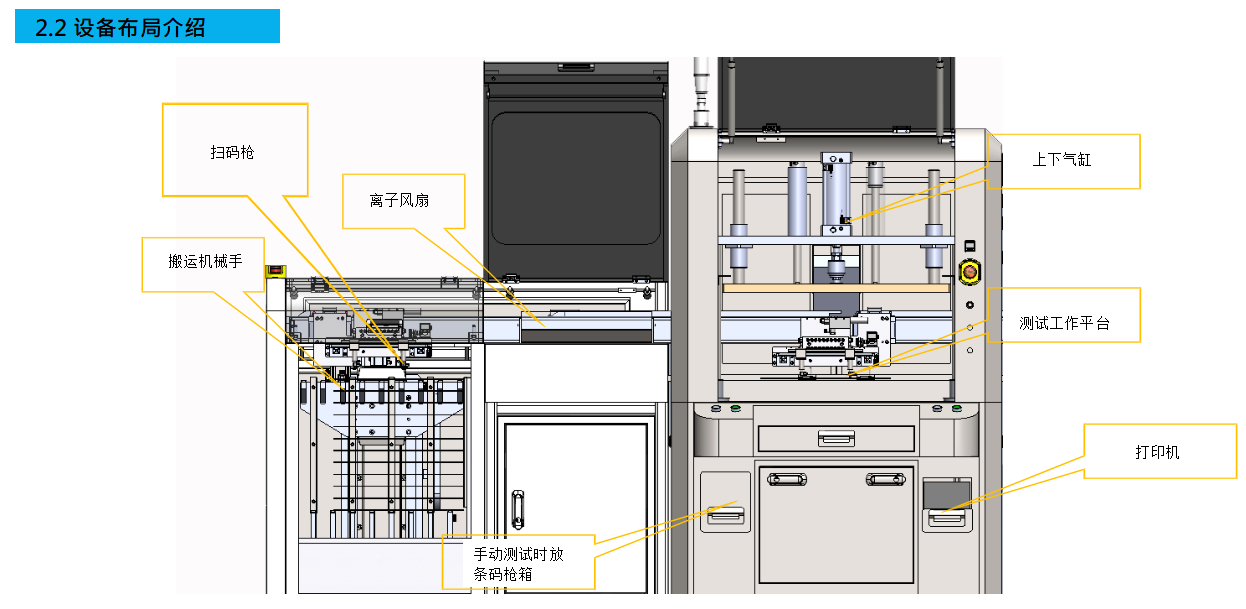

    • 运动控制：采用伺服驱动和工业相机定位，机械手搬运精度高（产品最大尺寸 400mm×400mm，测试台最大 600mm×600mm 且可定制），操作重复性稳定。

    2. 测试功能与数据管理

    • 阻抗测试类型：支持单端和差分阻抗测试，覆盖多种产品类型。

    • 参数设置与编辑：集成测试文件编辑器，可快速配置测试参数（如测试点规格、间隔等）。

    • 数据记录与报表：自动记录测试数据，生成波形图、统计分析结果及报表，支持打印输出。

    3. 硬件配置与兼容性

    • 开关组件：采用 Keysight 87106C 多端口同轴开关（SP6T 类型，直流 26.5GHz），支持 1000 万次循环寿命，重复性达 0.03dB，降低校准频率和成本。

    • 测试夹具：创新使用 PCB 微带线替代传统高频线，解决测试间距和点数限制，基础支架通用，通过更换 PCB 板降低成本（传统治具单点成本增加 300 元，微带线方案仅需探针和转接头）。

    系统优点

    1. 高效自动化

    • 全流程自动化测试（上下料、定位、测试），减少人工干预，提升生产效率。

    • 多通道扩展和批量测试功能，适配大规模生产需求。

    1. 精度与稳定性

    • Keysight 开关高重复性（0.03dB）和长寿命（1000 万次循环），保障测试准确性和设备可靠性。

    • 伺服驱动 + 工业相机定位，运动平稳、定位精度高，减少人为误差。


    1. 操作友好性

    • Windows 人机界面直观，支持快速编辑测试任务和自动生成报表，降低操作门槛。

    • 支持扫码枪输入和条形码识别，提升数据录入效率。

    1. 灵活性与定制化

    • 测试通道、夹具尺寸（如工作台 600mm×600mm 可定制）及功能模块可根据客户需求调整。

    • 兼容不同点数 PCB 板（少点 / 多点样品均适用），适应多样化测试场景。

    文档中提到的数值

    1. 设备参数

    • 电源：220V/240V，50Hz-60Hz。

    • 功耗：700VA。

    • 重量：≤1 吨。

    • 气源：0.4～0.6MPa。

    • 占地尺寸：约 3.6 米 ×1.3 米（L×W）。

    1. 机械结构尺寸

    • 上下料机台搬运产品最大尺寸：400mm×400mm。

    • 测试工作台最大尺寸：600mm×600mm（可定制）。

    1. 开关性能

    • 开关类型：SP6T，直流 26.5GHz。

    • 使用寿命：1000 万次循环，500 万次循环内保证 0.03dB 重复性。


    1. 环境要求

    • 工作温湿度：22℃±2℃，湿度 55%±5%。
